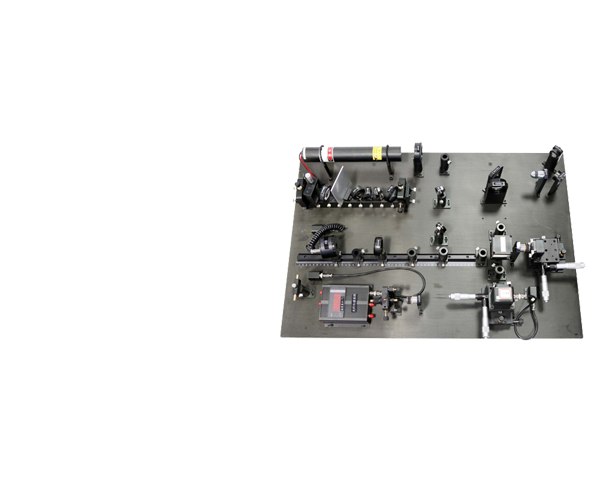

產品主圖
產品詳情
HFP100 激光多功能光電測量實驗儀
HFP100激光多功能光電測量實驗儀主要用于儀器科學、計量測試、自動控制、物理等專業課程教學。其特點是實驗內容新穎，功能多樣。通過實驗指導書提供的十?dāng)?shù)種實驗，能完成包括激光、衍射、光電、共焦、光纖、納米、圖像、偏振、幾何光學等多種先進測試技術的實驗。
系統使用的光源為氦氖激光光源，通過各種光學元件的切換與配置，組合成各種光學測量系統，實現定性觀察與定量測試的多功能實驗，最終由圖像傳感器接收，并將信號送入計算機系統，完成實驗圖像的顯示與計算。
配置清單
1－激光器；2,14－衰減器；3,4,5,7,9,10－平面反射鏡；6,24－物鏡；8－準直透鏡；11－分光棱鏡；12－共焦顯微物鏡；
13－多功能試件夾及組合工作臺；15－帶壓電陶瓷的組合工作臺；16,20－衍射試件平臺；17－成像透鏡；18－20X目鏡；
19－可調光闌；21－傅氏透鏡；22－圖像傳感器（CCD）；23－導軌；25－五維調節架；26－光纖分束器；27－光纖；
28a－光纖壓力傳感器；28b－光纖溫度傳感器；29－光纖夾持器；30－備用試件架
支持實驗
實驗一、精密位移量的激光干涉測量
實驗二、縫寬和間隙的衍射測量
實驗三、微孔直徑的衍射測量
實驗四、巴俾特原理及細絲直徑測量
實驗五、變形的全場衍射測量
實驗六、透鏡的FT性質及圖形的光學頻譜分析
實驗七、4f光學系統FT及IFT系統
實驗八、圖像信息處理的光學實現
實驗九、激光共焦測量的原理及實驗
實驗十、位移的納米量測量方法
實驗十一、微弱振動的納米測量與監視
實驗十二、光纖傳感技術的原理與實驗
實驗十三、光纖干涉技術及應用實驗
實驗十四、薄透鏡成像實驗
實驗十五、薄透鏡焦距測量
